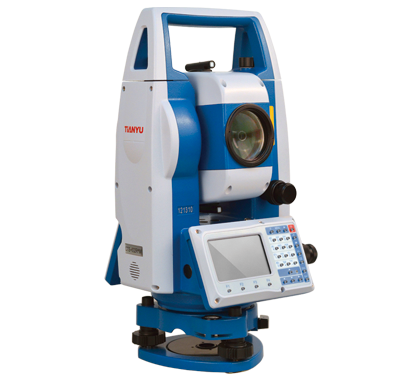

儀器型號

CTS-632R¹⁰M

望遠鏡

成像

正像

放大倍率

30X

物鏡有效孔徑

50mm

分辨率

3〞

視場角

1°30′

最短視距

1.0m

筒長

154mm

角度測量

測角方式

絕對編碼

角度

豎直角０°位置天頂０°／水平０°可選

測量系統

基礎頻率60MHz對中精度： ≤1.0mm/1.3m

測角單位

360°／400GON／6400MIL可選

編碼盤直徑

79mm

最小顯示讀數

0.1〞/1〞/5〞可選

精度

2〞

探測方式

水平盤：對徑    豎直盤：對徑

距離測量

最大距離

單棱鏡

5.0km

無棱鏡

1000m

反射片

1.0km

數字顯示

最大：99999999.9999m    最?。?/span>0.1mm

精度

有棱鏡：±（2+2×10-6·D）mm  無棱鏡：±（3+2×10-6·D）mm  反射片：±（3+2×10-6·D）mm

測量時間

精測0.3秒、跟蹤0.1秒、速測0.3秒

氣象修正

溫度氣壓傳感器自動改正

棱鏡常數修正

輸入?yún)?shù)自動改正

雙觸發鍵

具有測量和測量并儲存功能，一鍵切換經緯儀功能

水準器

長水準器

30”/2mm

圓水準器

8’/2mm

豎盤補償器

系統

雙軸液體光電式電子補償器

工作范圍

±6′

分辨率

1″

制動類型

摩擦制動

激光對中

成像

正像

放大倍率

3×

亮度

5級調節

視場角

5°

顯示部分

類型

3.0英寸觸摸彩屏，具有數字字母鍵盤

存儲

數據存儲

內存50000點，標配1G工業級移動U盤

傳輸接口

串口

波特率最大115200

USB

標準USB和MiniUSB

機載電池

電源

鋰電池

電壓

直流6V

連續工作時間

20小時

物理特性

防塵防水

IP55

尺寸及重量

尺寸

200mm×180mm×350mm

重量

6.0kg

內置測量程序

Power Site機載軟件，應用程序：測量、基礎定位放樣、軸線放樣、高程傳遞、面積/體積計算、平整度垂直度施工復查、隱蔽點測量、平行線放樣、特殊點造型

放樣、COGO、道路放樣等功能
