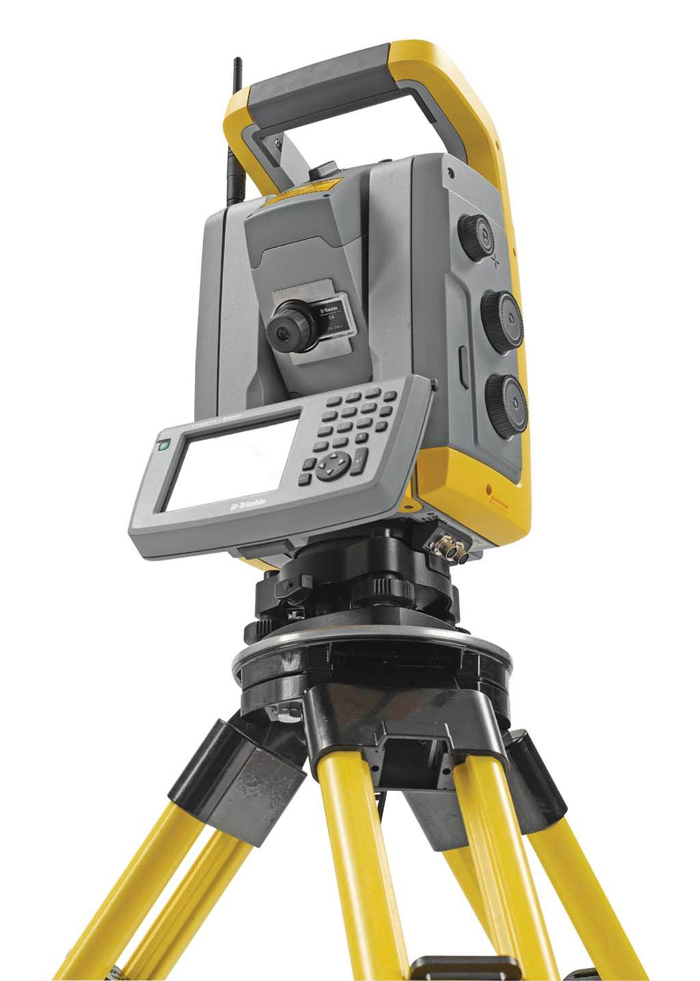

天寶全站儀 S6   產品簡介

一、六大特征：

·MultiTrack?多目標跟蹤技術，將主動覘標ID與被動棱鏡跟蹤相結合。

·MagDrive?磁驅伺服技術快速，平穩。

·SurePoint?提供了自動更正儀器照準的精度保證。

·完全能夠從伺服升級到Autolock®直至全。

·自動系統把GPS技術與GPS 搜索/鎖定和。

·TRIMBLE® I.S. 流動站集成在一起100%無電纜的全站儀，全自動流動站。

二、綜合介紹

MagDrive 磁驅伺服技術

Trimble S6卓越的伺服和角度傳感器完美整合，重新定義了儀器的工作方式，先進的誤差補償使每一個觀測值快速精確。平滑、超靜的伺服驅動技術，使Trimble S6無論是測量速度或測量精度都無與倫比。

選擇目標模式：主動目標或被動目標
    Trimble S6能夠鎖定并跟蹤多種目標以及范圍超常的常規棱鏡。此外，測量員能用新型的Trimble MultiTrack多目標跟蹤技術選擇被動跟蹤和主動跟蹤，這種靈活性使儀器可以在所有的測量應用中得到利用。主動跟蹤覘標ID：始終查找正確目標借助Trimble MultiTrack目標，確保您始終都在查找并鎖定著目標。附近的反射表面，包括路標、車輛、警示牌和其它工地棱鏡，都不會使您的測量受干擾而中斷。此外，主動跟蹤還可延長測程，360度的主動發光二極管可保證您能從任何角度跟蹤目標。

GPS搜索目標位置
     GPS搜索是Trimble Survey Controller 外業軟件的一項特性，它與Trimble MultiTrack目標配合，可使Trimble S6全站儀的測量速度快。在全自動流動站，無論何時何處，GPS搜索都采用GPS定位技術搜索棱鏡。因此，使用Trimble I.S.流動站，甚至使用GPS卡或Bluetooth 接收機，Trimble S6都能在幾秒鐘內鎖定到棱鏡上。

高容量的內置電池配有智能充電器
     Trimble S6使用一塊內置鋰電池，可以在全自動測量模式下工作六個小時，并完全無需任何電纜。智能型的電池可使您方便、快速地檢查所剩電量。使用可以安裝三個電池的多電池適配器，您完全可以工作一天而無需被電池充電所困擾。Trimble S6電池和GPS系統的電池可以使用同一個充電器。

SurePoint定點精度保證

即使是由于風力、振動、沉陷、用力過大的操作造成了移動，Trimble S6依然可以通過有效地改正這些不小心的移動而正常工作，這就是Trimble獨有的SurePoint定點精度保證。該技術確保精確瞄準和測量，從而減少了照準錯誤并避免了重測花費。

直接反射技術

Trimble的DR直接反射技術實現了無棱鏡測量，即使是在超常距離的情況下。那些難以到

達或者不安全的目標對Trimble S6來說都不再是測量的障礙，而且在不降低測量精度的情況

下，保證測量快速、安全。

EDM、跟蹤器、激光指示器同軸的光學系統

不管是正鏡還是倒鏡，手工瞄準或使用跟蹤儀,使用Trimble S6您可以實現所見即所測。

Trimble S6來自Carl Zeiss的完全同軸光學系統帶給您充分的測量信心。

一體化測量

Trimble可以實現從外業到辦公室，從光學儀器到GPS的一體化測量。您的Trimble控制器

無需電纜，便可連接到Trimble S6或GPS系統上。它可以在傳感器間來回切換，把所有數

據采集到一個任務文件中，無縫地傳送數據。您所要做的就是應用適合您工作環境和工作

需要的儀器。

三、性能指標

S6  DR300+

角度測量
精度(基于DIN 18723的標準偏差) . . . .  . . 2" (0.5 mgon)
                         3" (1.0 mgon), 或 5" (1.5 mgon)

角度讀取(最小計數)
標準  . . . . . . . . . . . . 1" (0.1 mgon)
跟蹤  . . . . . . . . . . . . 2" (0.5 mgon)
算術平均值  . . . . . . . . .0.1" (0.01 mgon)
自動整平補償器  .雙軸補償器 ±6' (±100 mgon)

距離測量
精度(S. Dev.)
棱鏡模式 2–5,500 m
標準  . . . . . . . .±(3 mm + 2 ppm)
跟蹤  . . . . . . . ±(10 mm + 2 ppm)

DR 模式 5–300 m
標準測量  . . . . . .±(3 mm + 2 ppm)
跟蹤測量  . . . . . ±(10 mm + 2 ppm)
DR 模式 >300 m
標準測量   . . . .  ±(5 mm + 2 ppm)

測量時間
棱鏡模式
標準  . . . . . . . . . . . . 1.2 s
跟蹤  . . . . . . . . . . .  0.4 s
算術平均值1   . . . . 每次測量1.2 s

DR模式
標準  . . . . . . . . . . . .1–5 s
跟蹤  . . . . . . . . . . . . 0.4 s
算術平均值1   . . . .每次測量1–5 s
測程(在標準晴朗條件下2,3)

單棱鏡
單棱鏡  . . . . . . . . . . 2500 m
單棱鏡長距離模式  5500 m (最遠距離)
三棱鏡  . . . . . . . . . . .3500 m
三棱鏡長距離模式   5500 m (最遠距離)
最短可測距離  . . . . . . . .  0.2 m

DR 模式 (典型)
Kodak 灰度卡 (18% 反射)4   .>300 m
Kodak灰度卡 (90%反射)4  . .  >800 m
混凝土表面  . . . . . . 300–400 m
木結構表面  . . . . . . 200–400 m
金屬結構  . . . . . . . 200–250 m
淺色巖石  . . . . . . . 200–300 m
深色巖石  . . . . . . . 150–200 m
反射金屬箔片20 mm   . . .    800 m
反射金屬箔片60 mm   . .  . . 1600 m
最短可測距離   . . . . . . . . 2 m

EDM規格
光源  . . . .脈沖激光二極管870 nm，一級激光
同軸激光指向器(標準)   . . . . . ..二級激光

光束發散度
水平方向  . . . . . . . . . . 4 cm/100 m
垂直方向  . . . . . . . . .   8 cm/100 m
大氣改正  . . . . –130 ppm 到 160 ppm 連續

四、通用規則
整平
三角基座的圓水準器   . . . ..8'/2 mm
液晶顯示電子雙軸水準器分辨率  . . . . . 0.3" (0.1 mgon)
伺服系統   . . . . .MagDrive 磁驅伺服技術；
整合式伺服/角度系統傳感器電磁直接驅動
旋轉速度   . . . . ..115 度/秒 (128 gon/sec)
正倒鏡旋轉時間   . . . . . . . . . . 3.2 sec
定位速度 180 度 (200 gon)   . . . . 3.2 sec
旋鈕和微動   . . . . . . 伺服驅動，無限微調

對中
對中系統   . . . . . . . . Trimble 3-pin
光學對點器   . . . . . . 內置光學對點器
放大倍數/最短聚焦范圍  . . . . . 2.3×/0.5 m到無限

望遠鏡
放大倍數    . . . .30×
孔徑    . 40 mm
100 (328 ft)米視野   . . . . . . .2.6 m
最短聚焦范圍   . . . . . . .1.5 m到無限
照明十字絲   . . . . . . . 可變 (10級)

內置跟蹤燈   標準
工作溫度   . . . . . . .–20 oC 到 +50 oC
工作環境     IP55
電源
內部電池   . . . 可充電鋰電池11.1 V, 4.4 Ah
工作時間5
一個內置電池   . . . . . . . 大約6小時
使用多電池適配器，三個內置電池  . . . . . .  大約18小時
使用安裝一個內置電池的全自動托座  . . . . .  . . 12小時

重量
儀器 (伺服/Autolock自動鎖定模式)  . . . . . .  5.15 kg
儀器 (遙控模式)   . . . . . . . . 5.25 kg
Trimble CU 控制器   . . . . . . . 0.4 kg
三角基座   . . . . . . . . . . . . 0.7 kg
內置電池   . . . . . . . . . . .  0.35 kg
橫軸軸高度   196 mm

遙控測量
測距3
遙控模式   . . . . . . . . . . . .500–700 m
Autolock自動鎖定模式   . . . . . .500–700 m
最短搜索距離   . . . . . . . . . . . .0.2 m

200 m的自動鎖定指向精度
(標準差)    .<2 mm
角度讀數(最小計數)
標準   . . . . . . . . . . .1" (0.1 mgon)
跟蹤   . . . . . . . . . . . .2" (0.5 mgon)
平均觀測值   . . . . . . . 0.1" (0.01 mgon)
內置/外接電臺類型  . . . . . . . .. . 頻率2.4 GHz電臺
搜索時間 (典型)7   . . . . . . . . . 2–10 s

GPS 搜索/鎖定
GPS 搜索/鎖定   . . . . 360度或定義水平范圍
結果獲取時間   . . . . . . . .    15–30秒8
目標重新獲取時間   . . . . . . . . . .<3秒
范圍    500–700 米
Trimble S6機器人全站儀
Trimble GPS/GNSS系統  . . . . . 任何Trimble R8或5800系統
控制器   . . . . . . Trimble TSC2或Trimble CU
