該系列產品主要應用于 用于礦山巷道掘進時的指向定位；掘進機推進方向的制導控制；煤礦綜采工作面的定位。

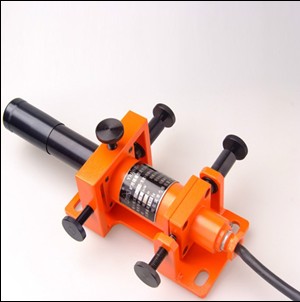

DQJ-05A型激光指向儀（礦用）

輸入電壓 AC 127V / 220V
激光功率 ≥5mw
有效射程 600m
光斑直徑 ≤ 40mm ( 600m 處 )
防爆方式 隔爆型
儀器重量 3.5kg
一、概述

1．產品特點

YBJ礦用隔爆型激光指向儀是集電子、光學、精密機械等技術為一體的儀器。具有外形美觀、體積小、重量輕、防爆等特點。儀器安裝采用固定式，可快速固定在錨桿上。儀器可在360°范圍任意粗調，微調準確；調節方便，制動可靠。產品采用自主研發的光學系統，可采用紅、綠兩種光源，光斑大小、射程滿足礦下施工需求。儀器采用交直流轉換電源模塊，交流寬電壓AC80V～AC245V供電，具有保護功能。

2．執行標準

GB3836-2010 MT870-2000 Q/HGY22-2012企業技術條件

3．主要用途及適用范圍

儀器主要用于煤礦井下巷道開采時提供中腰線精準定位、運輸管道、運輸皮帶、風管、水管、電纜鋪設等方向定位。還可為地鐵、公路、鐵路、橋梁、隧道、涵洞、輸油管道鋪設、排水施工等巷道掘進提供準直線。

4．儀器型號定義

注：YBJ-500A礦用隔爆型激光指向儀

5．使用環境

大氣壓：86kPa～110kPa

環境溫度：-20℃～+40℃

空氣相對濕度：≤95%RH（+25℃時）

含有爆炸性氣體（甲烷）和煤塵混合物的煤礦井下環境中

在無明顯破壞絕緣的氣體或蒸汽的環境中

污染等級：3級

二、結構特點及工作原理

1．結構特點：

儀器將電源模塊、光學、精密機械組合為一體，具有外形美觀、體積小、重量輕等特點。

儀器粗調采用360°可旋轉鎖緊機構，安裝采用固定式鎖緊裝置，固定儀器方便快捷。儀器通過微調機構可在不小于±1.5°范圍內進行水平、垂直細微調整。

2．工作原理：

儀器接入供電電壓AC127V后，通過電源模塊轉換成直流電壓給激光管供電，產生激光束，再通過光學系統產生激光遠程指向光束，其射程分別達到500米。

三、技術參數

安裝方式：固定式

防爆形式：礦用隔爆型

防爆標志：ExdIMb

激光指向儀工作制：連續運行

供電電壓：AC127V (電壓在AC105V～AC140V之間儀器可正常工作）

工作電流：≤90mA

光 功 率：不大于15mW

有效射程：500m

光斑直徑： 在500m處光斑直徑不大于50mm

光斑漂移量: 在500m處光斑漂移量應不大于10mm

橫向、縱向粗調：360°任意

橫向、縱向調節范圍：≥±1.5°

四、外型尺寸及重量:

尺寸：298×182×110（mm）

重量：3.4 kg

五、安裝、調節、使用
1．安裝

（1）儀器配有測試用電纜線。

（2）儀器安裝使用前，請將水平調整螺旋2，水平鎖緊螺旋2拆下（內有彈簧，注意安全），將測試用礦用防水電纜線拆下，用適宜長度的礦用防水電纜線穿過壓緊螺母，后罩與儀器內的接線端子連接（注意不要接錯端子），按原順序重新安裝水平調整螺旋2，水平鎖緊螺旋2。

（3）儀器與錨桿的安裝

如圖所示。儀器固定板安裝孔為12mm,預先在巷道頂部中心，距離為158mm和56mm 的兩端，打入四根直徑小于12mm的錨桿，自制螺紋。（長度不影響現場施工），在錨桿上各安裝一個螺母和墊片至螺紋上部，然后將儀器的固定板對準錨桿穿入，用錨桿上下螺母及墊片壓緊固定板至牢固為止。

2．調節、使用

根據銘牌輸入電壓的要求將礦用防水電纜線接好。接通電源，點亮激光器。將激光束指到大約需要的位置。再根據經緯儀所測定的準確方向進行準確調整，調整俯仰調整螺旋即可調整垂直方向的角度；松開水平鎖緊螺旋1，2；調整儀器水平調整螺旋1，2即可調整儀器水平方向的角度；將光斑準確指向目標點后，擰緊水平鎖緊螺旋1，2。

請注意：儀器出廠時，光斑在射程內已校驗，用戶現場免調試。如果用戶需要調整，請參考故障分析中的方法進行。

六、安全警示

1．禁止注視出光視窗口！

2．嚴禁帶電打開！

七、保養、維護、注意事項

1．儀器長期不用時應存放在干燥、無腐蝕性環境中。

2．儀器出廠時光學系統經過調校，請勿隨意拆卸；運輸時應輕拿輕放，避免劇烈震動。

3．儀器應使用規定的輸入電源電壓，內、外接地必須良好。

4．不得帶電檢修，需開蓋檢修時必須在安全場所進行。

5．應定期用鏡頭紙或軟布擦拭激光出孔的視窗玻璃，做到表面清潔無灰塵。

6．儀器在保養和維修時，嚴禁帶電打開！嚴禁損傷隔爆面！不能隨意更改元器件型號、規格、參數；應注意防止失爆（注意不要碰壞隔爆面、接線盒蓋板的緊固、不得丟失引入裝置中的密封圈，注意適當擰緊壓緊螺絲等）。隔爆面安裝時應將涂抹防銹油，檢查調整機構是否靈活，鎖緊是否可靠，檢查密封圈緊固件，如有損壞應及時更換。

八、故障分析、排除

“儀器不工作”請根據下表檢查您的儀器。如果經檢查儀器仍無法正常使用，請與維修網點或廠家聯系。
