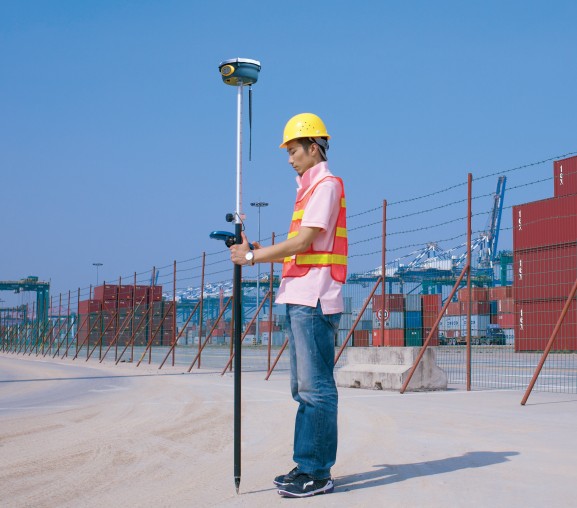

F16 GNSS RTK 系統

20年來GNSS行業的經驗總結，10年轉業GNSS RTK產品研發的積累。眾多客戶意見反饋的匯集，一流品牌天寶旗下PCC公司的內核板卡，催生出新一代GNSS RTK產品-----F16 GNSS RTK系統。

PCC主板（天寶技術）更強勁的“芯”!
采用新的多星系統主板，一流的天寶RTK技術。
雙倍效率：接入 CORS 系統，基準站可作移動臺使用，基準站不閑置；
 標配雙星接收功能，較單星系統性能提升顯著。

無縫兼容 CORS
系統面向 CORS 系統的技術設計，成熟的網絡數傳技術，無縫接入城市連續
參考站系統（CORS）的應用，一臺移動臺即可實現 RTK 作業。是 CORS 系統移
動測量終端的佳選擇。

自主建站 HD－CORS 技術
中海達 V8 GNSS 可自建單基站和多基站 CORS 系統，基準站無線接入無需拉
網線，建站成本低，擴展方便，支持 UDP 和 TCP/IP 協議，支持 NTRIP 協議，支
持其它品牌接入 HD-CORS 系統。

GPRS/CDMA/UHF 數傳技術
成熟網絡數據傳輸技術（GPRS/CDMA）和傳統 UHF 數據鏈技術兼?zhèn)?，可?
由切換數傳模式。GPRS/CDMA 數傳技術不受作業距離限制、特別適合城區、山
區等傳統電臺信號阻擋嚴重的復雜地區作業、抗干擾能力強。

語音智能技術的 RTK GPS 系統
內置智能化故障自我診斷系統，遇到異常問題及時自動語音播報。

U盤式文件管理模式
文件管理采用 U 盤式存儲技術，即插即用，直接拖拽式下載，不需要軟件輔助。

超長距離 RTK 作業技術
運用超長距離 RTK 作業技術，突破傳統 RTK 作業距離，讓您的 GPS 發揮更高經濟效益。

利用天寶RTK技術的PCC主板
F16采用新PCC主板，GPS、Glonass雙星雙頻，挑戰惡劣作業環境，速度更快，精度更高，性能更穩定。

一體化全內置加強型主機設計
工業級設計的一體化主機，針對野外施工環境設計的防水膠圈、防水塞，加固機身設計。真正做到三防：防水、防塵、防震的工業級要求。

工業級一體化主機
工業三防模具設計的防水塞、防水膠圈，具有防水、防塵、防震功能，可漂浮，抗2米自然跌落。
一體化全內置工業級接受單元，堅固、輕巧。
內置成熟可靠的無線藍牙設備，有效作業距離15米以上，意外斷開時自動連接。
作業時電臺接收天線朝下，不會影響GPS天線相位中心，不易被碰斷。

內置GPRS/CDMA通訊模塊
內藏式GPRS或CDMA通訊模塊，可作遠程數據傳輸。

外置通訊模塊
可選UHF電臺或URS數據中轉站。
UHF電臺具有16個通訊頻道，發射功率高低兩檔可調。
URS數據中轉站具備100個UHF頻道，大傳輸距離可達50KM。

多功能 超輕便高性能手簿iHand系列(標準配置)
iHand系列采用業內高三防設計，特別加固的結構可承受1.5米跌落至硬地，Ip
67的防水防塵性能，更適合復雜環境使用。
iHand系列采用超輕便托盤設計，在保證強度的前提下作業更輕松，同時配置的超大容量鋰電池能滿   足您全天作業要求。
GIS數據采集型手簿iHand18G（選購）
iHand18G在iHand18的基礎上全面引入了GIS數據采集技術，實現了RTK技術與GIS數據采集技術的完美結合，使RTK應用不再局限于傳統的測繪領域。
□ 高端的系統配置
□ WINCE6.0 R3操作系統
□ 833MHz主頻Cortex-A8內核CPU，內嵌2D/3D硬件圖形加速器GPU
□ 256M DDR內存
□ 內置1GB FLASH閃存
□ 3.5 英寸專業級戶外彩色觸摸屏

300萬像素高清晰攝像功能
實現RTK野外測量實時攝像，可進行點標記、測量環境的直觀記錄
可實現GPS坐標與影響屬性信息自動匹配標注

藍牙無線通信功能
通過藍牙可無線協同測距儀實現偏距測量

高靈敏麥克風錄音功能
可實現GPS坐標與實時語音、影像屬性信息自動匹配標注

超強防水、防塵、防摔性能
1.5米硬地跌落防摔 IP67防水、防塵

GIS+新一代多功能RTK手簿（GIS數據采集功能為選購）
□ 業內高硬件配置
□ 具有專業的GIS采集功能（選購）
□ WINCE操作系統，專業的測圖、電力、公路、GIS等各種版本軟件。
□ 可以直接改移動站電臺頻道。
□ 直接導出CAD、Excel格式的數據。

RTK 手簿軟件
工程寶、電力寶、 測圖寶是中海達公司新開發的多功能手簿軟件。
軟件使用直觀的圖形化操作和人機對話模式，所見即所得，實現了非常人性化的人機交流。
根據不同的行業特性，軟件設計了具有有針對性的應用功能，配置豐富的參數和投影轉換，支持多種語言，是一款極具人性化、專業化、全球化的手簿應用軟件。
□ 多平臺支持，軟件可在 Windows  Mobile、Windows CE 手薄，以及 Windows XP 系統中運行，方便教學，演示，交流
□ 方便、直觀、美觀的圖形化操作界面，讓您 5 分鐘熟練使用
□ 更安全的全新數據分析模塊讓你的數據成果確保無虞
□ 豐富完善的輔助計算工具，方位角，夾角，周長，面積……輕松計算
□ 全球化的參數、投影轉換，支持西經，南緯及全球范圍內的坐標定義，一機在手走遍球
□ 多種配色方案選擇，軟件界面主題個性化定制

工程寶
工程寶專門針對道路工程測量行業的應用需求，設計了專用的線路勘查、線路放樣等功能，同時采用新的統一曲線元模型算法解決了傳統手簿軟件誤差積累的缺陷，提升了線路測量精度。
工程寶支持線路的平斷面、縱斷面、橫斷面，三維放樣，可視化橫斷面采集； 平斷面支持常用的交點表法定線和線元法（積木法）定線，可以自由的定義出任意形態的線路。
工程寶特別針對鐵路(高鐵)工程進行了測量作業優化設計，是鐵路(高鐵)項目測量工作佳選擇。

電力寶
力寶是電力行業專用的手簿軟件，加載了豐富的電力點屬性，測量結果可直接與電力行業軟件數據交換，并且設計了多種電力行業專用方便的功能。
電力寶采用全編碼作業，全面兼容道亨格式； 輔助工具豐富，操作簡潔清晰。配套獨立桌面后處理軟件，圖形可視化編輯，能方便地對數據進行后期處理。

測圖寶
測圖寶專門針對需要實時成圖作業的工程用戶開發，實現測量成果圖例化、圖形化；提供實用的圖形編輯修改功能、完善的地物和圖例庫，極大的提高外業工作效率；豐富的數據格式導出，方便客戶內業成圖。

測圖寶實時成圖作業，全圖例繪制顯示，圖形編輯功能豐富實用； 豐富數據接口，擴展能力強，軟件界面能根據硬件屏幕自動調整。

施工放樣
豐富的點、線放樣功能，輔以圖形化的操作指導，給您的工程施工節約更多成本

方便的電力測向、測距、角度計算功能；全面實用的公路測設、中樁、邊樁測量，縱、橫斷面測量功能

CORS 應用
面向 CORS 系統的應用，只需一臺 RTK 移動臺即可接收 CORS 差分信號進行數據采集、施工放樣等所有的作業

CORS 建站
HD-CORS 融合了中海達多年的成熟建站技術，具有運行穩定，傳輸距離長等優點，是城市連續參考站系統的首選解決方案。

控制測量
一次投資，多重功能，F(xiàn)16的雙頻靜態測量精度滿足任何控制測量要求，配套成熟的專業數據解算軟件，可助您完成各種高精度的控制測量工作

數據采集
面向 GIS 系統設計的手簿操作軟件，靈活的編碼功能，滿足您快速高效的野外數據采集需要

水上測量
配套中海達測繪權威的海洋測量、海洋成圖軟件及測深儀，輕松實現水下地形測量工作，徹底改變傳統的水上測量作業模式

施工定位（水上）
配合中海達海洋施工定位軟件， F16系統助您精準完成拋石、鋪排、打樁等海洋工程，滿足海上工程的特殊要求。

F16 GNSS RTK系統技術參數
信號跟蹤
GPS： L1 C/A、L2E、L2C、L5
GLONASS： L1 C/A、L1 P、L2 C/A （僅限于GLONASS M）和 L2 P
GALILEO：（升級保留）
SBAS:WAAS,MSAS,EGNOS
模塊技術：PCC MaxwellTM 6 高級自定義測量 GNSS 技術
極低噪聲的 GNSS 載波相位測量，1 赫茲帶寬內的精度 <1 毫米
成熟的PCC低仰角跟蹤技術
初始化時間：＜10 秒
初始化可靠性：>99.9%
定位輸出：1 Hz、2 Hz、5 Hz、10 Hz、20Hz 和 50 Hz 定位輸出（默認10Hz）
差分支持：CMR、CMR+、RTCM 2.1、2.2、 2.3、3.0、3.1
輸出格式支持：ASCII：NMEA-0183 以及二進制：Trimble GSOF
定位精度
接收機精度
靜態、快速靜態精度：平面：±(2.5＋1×10-6D)mm　
                                高程：±(5＋1×10-6D)mm
 RTK 定位精度：        平面：±(10＋1×10-6D)mm
　　　                      高程：±(20＋1×10-6D)mm
初始化時間：<10秒
初始化可靠性：>99.9%
定位輸出：1Hz、2Hz、5Hz、10Hz、20Hz和50Hz定位輸出（默認10Hz）
數據通訊
外置UHF發射電臺，內置UHF接收電臺、GPRS網絡傳輸模塊
外接端口：
1個SIM卡槽、1個USB接口、2個直流電源接口、2個電池槽、一個藍牙、一個RS232串口、一個UHF天線接口
電源特性：
直流7～36V，內置2個共2800mAh鋰電池，不間斷轉換
物理特性：
主機功耗：2W工作溫度：-40℃～75℃
存儲溫度：-50℃～85℃ 三    防：IP67，防水、防塵、防震，抗2M自然跌落內    存：64M主機重量：1.1kg（含電池）

iHand18系列手簿技術參數
◆  系統： 操作系統：Windows CE 6.0 R3操作系統
處 理 器：833MHz主頻Cortex-A8內核CPU，
內嵌2D/3D硬件圖形加速器GPU
內    存：256MB DDR內存，內置1GB Flash閃存
顯    示：3.5英寸專業級戶外彩色觸摸屏
◆  GPS特性（iHand18G特有功能）：
支持SBAS（WAAS，EGNOS，MSAS）
內置高靈敏度抗干擾GPS天線
精    度
單點定位:5米
SBAS：1-3米
PPP(利用SEAS信息)技術:0.8-1.5米
PPP(利用IGS網絡數據)技術:0.5米
差分后處理:0.5米
默認更新率：1Hz
首次定位時間：30s（典型）
◆  應用功能：
內置300萬像素?cái)z像頭，具備影象標注功能
內置麥克風，具備語音標注功能
支持車載導航軟件安裝，可選配GPS托架、車充、座充（座充選配）
支持RMVB、AVI、WMV、MP4、3GP、FLV等格式視頻播放
◆  通訊接口：
內置藍牙、USB接口
支持WIFI無線局域網
內置密封Micro SD卡槽，大可支持32GB
◆  電源性能：
內置7.4V，2000mAh鋰電池
可連續工作10小時以上，支持在線充電
◆  物理性能：
工作溫度: -30℃～70℃
存儲溫度：-40℃～80℃ 三    防：IP67，防水、防塵、防震，抗1.5M自由跌落
重    量：360g（含電池）
