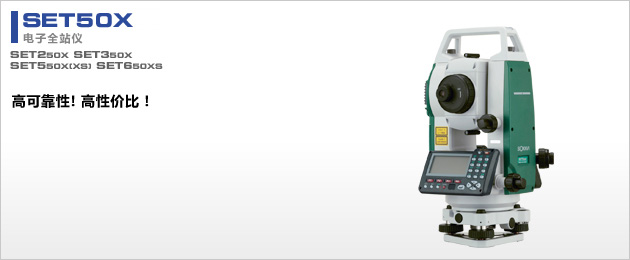

出色的可靠性能和適中的價格,集全天候、測程、測速和精度等優勢于一身,置功能強大、界面友好的測量和數據管理軟件于一體,索佳SET50X系列全站儀成就又一高品質精品。
索佳先進的數字信號處理技術顯著提高儀器的測距能力,使測量工作效率大化。
? 1.7秒精測速度比較以往機型快40%。
? 0.3秒跟蹤測距速度比較以往機型快20%。
? 2mm+2ppm棱鏡測距精度;
3mm+2ppm反射片測距精度。
索佳獨具創新性的絕對編碼系統自2002年推出以來,其領先的穩定性和可靠性已得到遍及全球的諸多應用所驗證。
? 光學和機械結構簡單,即使在惡劣的環境條件下仍能確??煽啃缘拇蠡?。
? 先進的編碼技術和數字處理技術,使儀器在出現編碼器誤讀時具有自動檢測和糾錯功能。
? 2”級儀器內置的IACS角度自校正系統確保角度測量的高可靠性。SET50X系列全站儀具有業界領先的IP66防護等級,保護儀器免受細微粉塵或傾盆大雨的侵襲,為惡劣環境下作業提供無與倫比的高可靠性。
? IP6x為防止固體異物進入的高防塵等級。
? 完全防止粉塵、沙土或其它微粒物進入儀器。
? IPx6高等級防水使儀器可承受來自任意方向的噴射水流。
? 不期而遇的大雨或隧道、地鐵工地內的水滴均無法進入儀器。
SET50X技術參數 | |||||
型號 | SET250X | SET350X | SET550X | SET650X | |
望遠鏡 | 照準指示與測距共軸光學系統 | ||||
放大倍率/分辨率 | 30X/2.5" | 26X/3.5" | |||
其它 | 鏡筒長度:171mm,物鏡孔徑:45mm(EDM:48mm),成像:正像 | ||||
視場角:1?30′(26m/1,000m),短焦距:1.3m,背光亮度:5級 | |||||
測角部 | 絕對編碼度盤,對徑檢測 | ||||
小顯示 | 1"/5",0.0002/0.001gon,0.005、0.02密位,可選 | ||||
測角精度(ISO17123-3:2001) | 2"/0.6mgon/0.01密位 | 3"/1mgon/0.015密位 | 5"/1.5mgon/0.025密位 | 6"/1.9mgon/0.03密位 | |
IACS(角度自校準系統) | 內置 | — | |||
測角模式 | H | 右角/左角,置零,鎖定,設角,重復測量 | |||
V | 天頂0/水平0/水平0±90°/坡度% | ||||
雙軸補償器/視準差改正 | 液體雙軸傾斜傳感器,補償范圍±6′(±111mgon)/提供視準差改正 | ||||
水平垂直微動 | 雙速 | 單速 | |||
測距部 | 同軸相位測距,調制激光(690nm) | ||||
激光輸出等級 | 1級 | ||||
測距范圍(一般氣象條件下) | 反射片 | RS90N-K:1.3~150m,RS50N-K:1.3~60m,RS10N-K:1.3~25m | |||
小型棱鏡 | CP01:1.3~1,000m,OR1PA:1.3~600m | ||||
單AP標準棱鏡 | 1.3~3,500m/良好氣象條件下:1.3~4,000m | ||||
三AP標準棱鏡 | ~4,500m/良好氣象條件下:~5,000m | ||||
距離單位 | 米/英尺/英寸 | ||||
小顯示 | 精測/速測:0.001m追蹤測:0.01m | ||||
測距精度(ISO17123-4:2001) | 反射片 | (3+2ppm×D)mm | |||
AP/CP棱鏡 | (2+2ppm×D)mm | ||||
測量模式 | 精測(單次/重復/均值)/速測(單次/重復)/跟蹤測 | ||||
測量時間*5 | 精測:0.9秒(初次1.7秒),速測:0.7(初次1.4秒),跟蹤測:0.3秒(初次1.4秒) | ||||
改正 | 地球曲率與大氣折光改正(K=0.142/0.20/none)/水準面改正/比例尺改正(0.5~2.0) | ||||
接口與數據管理 | |||||
顯示器/鍵盤 | 可調對比度、帶背光192×80點陣液晶圖形顯示器/帶背光27按鍵字母數字鍵盤 | ||||
操作面板 | 雙面 | 單面 | |||
遙控器SF14(選配) | 紅外通訊全字母數字鍵盤 | — | |||
數據存儲 | 內存 | 約10000點 | |||
外部 | SD卡,SDHC卡(4GB)/USB閃存(4GB) | ||||
接口 | RS-232C串口(波特率:1,200~38,400bps) | ||||
藍牙模塊(選配)/SFX數據傳輸系統 | 2級藍牙,Ver.1.2/SFX通過與藍牙連接的支持GPRS手機進行遠程數據傳輸 | ||||
其它 | |||||
水準器 | 照準部水準器 | 30"/2mm | 40"/2mm | ||
圖形水準器/圓水準器 | 圖形顯示范圍:±6′(內圓),數字顯示范圍:±6′30”/圓水準器:10′/2mm | ||||
激光對中器(選配) | 2級激光產品,紅色激光二極管(635nm±10nm),對中精度:≦1.0mm/1.3m | ||||
光學對中器 | 放大倍率:3X,短焦距:0.3m | ||||
防塵防水等級/基座 | IP66(ICE 60529:2001)/可拆卸基座(WA200) | ||||
工作溫度 | -20~+50℃ | ||||
儲存溫度 | -30~+70℃ | ||||
尺寸(含提柄和電池) | 166(寬)×180(長)×341(高) | 166(寬)×173(長)×341(高) | |||
重量(含提柄和電池) | 5.5kg | 5.4kg | 5.3kg | ||
電源系統 | |||||
電池 | 機載電池BDC46B | 可充電鋰電池BDC46B(7.2V,2.4Ah),除6"機型標配1塊電池外,其它機型均標配2塊電池 | |||
工作時間(測角測距) | 機載電池BDC46B | 約8.5小時,僅測角約12.5小時 | |||
外接電池(選配) | BDC60:約25小時,BDC61:約50小時 | ||||
外部電源 | 輸入電壓 | 6.0~8.0V DC | |||
自動關機 | 5/10/15/30分鐘無操作/手動,可選 | ||||
軟件 | |||||
機載程序 | 后方交會測量、三維坐標測量、放樣測量、直線放樣、弧線放樣、點投影、交會計算、導線平差、單距偏心測量、雙距偏心測量、角度偏心測量、對邊測量、懸高測量、面積計算 |
